قالب دیوار نازک
Taizhou Zhenke Precision Mold Co., Ltd. یک تولید کننده متخصص در تولید قالب های دیواره نازک، قالب های PET preform و قالب های بسته بندی برای مواد شیمیایی پزشکی و روزانه است. شرکت ما در حال حاضر بیش از 40 پرسنل فنی ارشد دارد و یک کارخانه جوان و پویا مبتنی بر فناوری است. ما خدمات جامعی مانند راه حل های پردازش محصول، راهنمایی فنی و نگهداری پس از فروش را به مشتریان ارائه می دهیم.
مزایای ما
تجهیزات پردازش پیشرفته

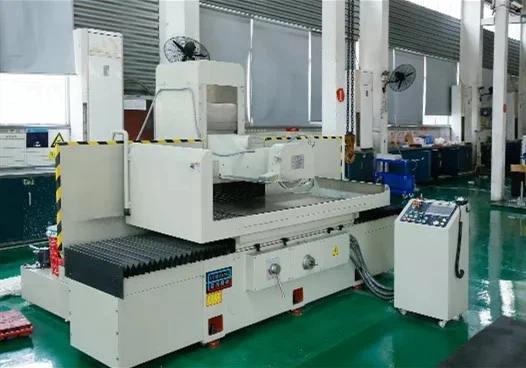

در حال حاضر Zhenke Mold دارای بیش از 20 مجموعه تجهیزات مختلف پردازش فولاد قالب مانند ماشین ابزار CNC است. ماشین های مونتاژ قالب می توانند جایگزین مونتاژ دستی قالب های بزرگ شوند و در نتیجه کیفیت قالب را بهبود بخشند.
بازرسی دقیق کیفیت
ما از 7 دستگاه قالب گیری تزریقی در اندازه های مختلف برای انجام آزمایشات قالب استفاده می کنیم تا بررسی کنیم که آیا قالب به خوبی کار می کند یا خیر. ما مسئول هر گونه مشکل کیفیت خواهیم بود.
بازده سرمایه گذاری بالا
قالبهایی که ما تولید میکنیم از سیستم راهانداز داغ سوپاپ سوزنی استفاده میکنند که به کنترل دقیق جریان مذاب کمک میکند و راندمان تولید بالاتر و هزینههای تولید پایینتر را برای مشتریان فراهم میکند.
طیف گسترده ای از خدمات
شرکت ما بیش از پنج سال تجربه در طراحی و تولید قالب دارد. از بدو تولد تا کنون محصولات و خدمات خود را به بیش از 30 کشور و منطقه در سراسر جهان ارائه کرده و بیش از 100 شریک دارد.
قالبگیری تزریقی دیوار نازک یک شکل تخصصی از قالبگیری تزریقی معمولی است که بر تولید انبوه قطعات پلاستیکی نازک و سبک تمرکز دارد تا بتوان در هزینههای مواد صرفهجویی کرد و زمان چرخه را تا حد امکان کوتاه کرد. زمانهای چرخه کوتاهتر به معنای بهرهوری بالاتر و هزینه کمتر برای هر قطعه است.
مزایای قالب دیوار نازک
افزایش راندمان تولید
قالب های ظروف دیواره نازک چرخه زمان بیشتری دارند، به این معنی که ظروف بیشتری را می توان در مدت زمان کوتاه تری تولید کرد. این امر باعث افزایش راندمان تولید و صرفه جویی در هزینه می شود.
بهبود عملکرد محصول
ظروف دیواری نازک نسبت به ظروف سنتی سبک تر و بادوام تر هستند و برای استفاده در بسته بندی ایده آل هستند. همچنین احتمال ترک خوردن یا شکستن آنها کمتر است و استفاده از آنها برای مصرف کنندگان ایمن تر است.
صرفه جویی در هزینه
قالبهای ظروف دیواری نازک اغلب نسبت به قالبهای سنتی هزینه کمتری دارند و برای ساخت هر ظرف به مواد کمتری نیاز دارند. این امر منجر به صرفه جویی در هزینه مواد اولیه و کاهش هزینه های تولید می شود.
تطبیق پذیری
ظروف دیواری نازک را می توان در اشکال و اندازه های مختلف تولید کرد که آنها را برای طیف گسترده ای از کاربردهای بسته بندی مناسب می کند. آنها همچنین می توانند در رنگ های مختلف تولید شوند که تشخیص محتویات هر ظرف را آسان تر می کند.
بهبود ظاهر محصول
ظروف دیواری نازک ظاهری شیک و مدرن دارند که می تواند ظاهر کلی یک محصول را بهبود بخشد و جذابیت آن در بازار را افزایش دهد.
کاربرد قالب دیوار نازک
صنعت بسته بندی
قالب های دیوار نازک به طور گسترده برای تولید ظروف بسته بندی پلاستیکی جدار نازک مانند فنجان، سینی، ظروف غذا، درب و کارد و چنگال یکبار مصرف استفاده می شود. اینها چرخه های تولید سریع و خروجی با حجم بالا را امکان پذیر می کند و آنها را برای تولید انبوه در صنعت بسته بندی ایده آل می کند.
لوازم الکترونیکی مصرفی
قالبهای دیوار نازک برای تولید اجزای لوازم الکترونیکی مصرفی، از جمله قاب تلفن همراه، قطعات لپتاپ، قاب تلویزیون و محفظههای کنترل از راه دور استفاده میشوند. آنها امکان قالب گیری دقیق قطعات پیچیده و ظریف با دیواره های نازک و هندسه های پیچیده را فراهم می کنند.
صنعت خودرو
قالب های دیوار نازک نقش حیاتی در بخش خودرو، به ویژه در تولید قطعات داخلی دارند. قالب گیری دیواره نازک راه حل های سبک وزن و مقرون به صرفه را در عین حفظ یکپارچگی ساختاری امکان پذیر می کند.
تجهیزات پزشکی
صنعت پزشکی از قالبهای دیوار نازک سود میبرد، زیرا میتوانند اجزای دستگاههای پزشکی را با دقت و سازگاری بالا تولید کنند. به عنوان مثال می توان به بشکه های سرنگ، لوله های پزشکی، کانکتورها و محفظه های دستگاه اشاره کرد. زمان چرخه سریع و تکرارپذیری زیاد ماشینهای قالبگیری دیواره نازک در برآوردن نیازهای بخش پزشکی بسیار مهم است.
لوازم خانگی و لوازم خانگی
قالب های دیوار نازک برای ساخت اقلام مختلف خانگی مانند ظروف ذخیره سازی، ظروف آشپزخانه، کارد و چنگال و قطعات لوازم خانگی کوچک استفاده می شود. آنها به تولید محصولات سبک وزن، بادوام و جذاب با دیوارهای نازک و طرح های پیچیده کمک می کنند.
صنعت برق و روشنایی
قالب های دیوار نازک در تولید کانکتورهای الکتریکی، کلیدها، سوکت ها و اجزای روشنایی نقش دارند. آنها ایجاد قطعات پیچیده و دیواره نازک با دقت ابعادی عالی را تسهیل می کنند و نیازهای صنعت برق و روشنایی را برآورده می کنند.
استفاده از نکاتی برای قالب دیوار نازک
به مواد خود توجه کنید
انتخاب مواد همیشه برای قالب گیری تزریقی مهم است، اما هنگام ایجاد قطعات با دیواره های نازک ضروری است. برخی از مواد مانند پلی کربنات (PC) چسبنده هستند و پر کردن قالب ها با دیواره های نازک را دشوار می کند. با این حال، برخی از ترموپلاستیکها راحتتر از طریق بخشهای باریک قالب، مانند پلی اتیلن با چگالی بالا (HDPE)، پلی اتیلن با چگالی کم (LDPE)، نایلون (PA) و پلی پروپیلن (PP) عبور میکنند. لاستیک سیلیکون مایع (LSR) نیز به راحتی پر می شود، اگرچه ممکن است خطر فلاش را در امتداد خطوط جداسازی قالب شما افزایش دهد. هیچ ماده یکسانی برای قالبگیری تزریقی دیوار نازک وجود ندارد، بنابراین هنگام مقایسه مواد، هندسه و نیازهای کاربرد قطعه خود را در نظر بگیرید. همچنین، سعی کنید ماده ای را انتخاب کنید که در صورت تزریق با سرعت بالا، سایش قالب را تسریع نکند.
مواد قالب خود را در نظر بگیرید
علاوه بر اینکه در مورد مواد محصول خود فکر می کنید، باید مواد قالب خود را نیز به دقت در نظر بگیرید. در حالی که فولاد P20 اغلب در کاربردهای قالبگیری تزریقی معمولی استفاده میشود، ممکن است برای مقاومت در برابر فشارها، سایش و فرسایش بالا مربوط به قطعات قالبگیری تزریقی با دیوارههای نازک به اندازه کافی قوی نباشد. در عوض، به مواد مستحکم تری مانند 718، H-13، D-2 یا فولاد سخت دیگری نیاز دارید. مهم است که توجه داشته باشید که ممکن است در نهایت برای ابزاری که از مواد مقاوم ساخته شده است در مقایسه با ابزاری که از P20 ساخته شده است، 30%-40% بیشتر پرداخت کنید. با این حال، این هزینه اضافی را می توان به راحتی با افزایش عملکرد و طول عمر ابزار جبران کرد.
ضخامت دیوار یکنواخت داشته باشد
در صورت امکان، اطمینان حاصل کنید که طرح شما دارای ضخامت دیوار یکنواخت در سراسر آن است. این به خنک شدن یکنواخت اجازه می دهد و به جلوگیری از تاب برداشتن، علائم فرورفتگی، خطوط جریان و عکس های کوتاه کمک می کند. برای بهترین نتیجه، ضخامت دیوار خود را حداقل 9.9 میلی متر (0.0354 اینچ) یا بیشتر نگه دارید.
دنده ها یا گوست ها را اضافه کنید
اگر نیاز به تقویت قطعه یا افزایش استحکام آن دارید، می توانید دنده ها را در طراحی قطعه خود بگنجانید. در حالی که دنده ها معمولاً نصف ضخامت دیواری هستند که حمایت می کنند، دنده های شما ممکن است به ضخامت دیوار شما باشند اگر ضخامت دیوار شما کمتر از 1 میلی متر باشد. با این حال، ممکن است در جایی که دنده دیوار را قطع می کند، علائم سینک و خواندن از طریق آن قابل مشاهده باشد. طراحی نادرست دنده ها می تواند منجر به پیچ و تاب، آثار فرورفتگی، حفره ها و شکستگی شود و باعث دردسر بیشتر از ارزش آنها شود. برای جلوگیری از این مشکلات، دنده ها را به گونه ای طراحی کنید که 60% ضخامت دیوار یا کمتر باشد، شعاع پایه را کوچک نگه دارید، دنده ها را سه برابر ضخامت دیوار از هم فاصله دهید و شامل 1 درجه کشش یا بیشتر باشد.
شامل Radii
گوشههای تیز هرگز در قالبگیری تزریقی خوب نیستند، زیرا میتوانند باعث چسبیدن قطعات به ابزار در طول فرآیند جهش شوند. آنها همچنین برای پر شدن به فشار بیشتری نیاز دارند و اگر فشار کافی وجود نداشته باشد، می توانند منجر به ایجاد حفره شوند، بنابراین مهم است که شعاع ها را در نظر بگیرید و گوشه ها و لبه های داخلی و خارجی را گرد کنید. از آنجایی که حفره قالب در قالب تزریق پلاستیک با دیواره نازک بسیار باریک است، اجتناب از گوشهها و لبههای تیز برای اطمینان از جریان روان مواد و تخلیه تمیز بسیار مهمتر است.
به دما توجه کنید
دمای قالب کلید فرآیند قالب گیری تزریقی است و می تواند به شدت بر ظاهر و احساس محصول نهایی تأثیر بگذارد. یک قالب گرمتر به پلاستیک تزریق شده اجازه می دهد تا راحت تر جریان یابد و در نتیجه کیفیت سطح بهتری داشته باشد. وقتی نوبت به خنکسازی میشود، خطوط خنککننده بدون حلقه را مستقیماً در بلوکهای هسته و حفره خود قرار دهید تا دمای سطح قالب خود را تا حد امکان ثابت نگه دارید. علاوه بر این، سعی کنید به جای کاهش دمای مایع خنک کننده، مقدار جریان مایع خنک کننده را از طریق ابزار خود افزایش دهید و اطمینان حاصل کنید که اختلاف دما بین خنک کننده تحویلی و خنک کننده برگشتی شما کمتر از 10 درجه فارنهایت است.
دروازه ها را با دقت طراحی کنید
از آنجایی که قالبگیری تزریقی دیواره نازک شامل سرعت و فشار تزریق بالاتری است، گیتها باید بزرگتر از دیوارههای قطعه باشند تا سایش گیت و برش مواد را به حداقل برسانند. این همچنین به جلوگیری یا حذف یخ زدگی قبل از بسته بندی کمک می کند. اگر دروازه شما با یک نقطه، قطره داغ یا اسپرو به یک دیوار نازک متصل می شود، می توانید با قرار دادن یک چاه دروازه، استرس را در دروازه کاهش دهید و فرآیند پر شدن را بهبود بخشید.
عواملی که باید قبل از انتخاب قالب دیوار نازک در نظر بگیرید
برای قالبگیری تزریقی دیواره نازک، توصیه میشود از موادی با نرخ جریان مذاب بالا (MFR) استفاده شود زیرا میتوانند قالب را راحتتر پر کنند. در قالبگیری تزریقی دیواره نازک، معمولاً از پلی پروپیلن (PP)، پلی کربنات (PC)، نایلون (PA) و پلی اتیلن (PE) استفاده میشود. وقتی صحبت از قالبگیری تزریقی دیواره نازک میشود، به خاطر داشته باشید که یک راهحل مواد جهانی وجود ندارد. مهم است که قبل از مقایسه مواد برای نیازهای دقیق خود، هندسه و الزامات کاربرد را به دقت ارزیابی کنید. هنگام انتخاب یک ماده، انتخاب ماده ای که بتواند تزریق با سرعت بالا را بدون ایجاد سایش بیش از حد قالب انجام دهد، بسیار مهم است.
ضخامت دیواره یکنواخت در قالب باعث بهبود خنک سازی و کاهش هر گونه تاب برداشتن می شود. با اطمینان از ثبات در سراسر قالب، می توانید کیفیت کلی محصول نهایی را افزایش دهید. علاوه بر این، دریچههای دارای موقعیت استراتژیک، تلههای هوا را از بین میبرند و از هرگونه نقصی که ممکن است از محفظههای هوای محبوس شده باشد، جلوگیری میکند. در نهایت، مکان یابی دقیق دروازه ها جریان یکنواخت مواد را امکان پذیر می کند و کارایی فرآیند قالب گیری را بیشتر می کند. این عوامل باید با دقت و توجه به جزئیات در نظر گرفته شوند تا عملکرد قالب شما بهینه شود.
ممکن است با مشکلات ناشی از تراوش پلاستیک اضافی از قالب بدون نیروی گیره کافی مواجه شوید. به طور منظم قالب را بازرسی و نگهداری کنید تا مطمئن شوید که آسیبی وجود ندارد. بسته نگه داشتن قالب تحت فشار تزریق بالا از بروز مشکلات ناخواسته مانند فلاش یا شکستگی در طراحی جلوگیری می کند. Burr، یک لبه برجسته، معمولا در محل اتصال قالب های نر و ماده ظاهر می شود. این زمانی اتفاق می افتد که گیره قالب ضعیف یا پردازش نادرست گوشه های سطح قالب وجود داشته باشد. نیروی گیره ناکافی، دمای بالای مواد و فشار بالا اغلب منجر به دمای قالب گیری ناکافی می شود. به یاد داشته باشید، اعمال نیروی گیره کافی برای یک فرآیند قالب گیری موفق حیاتی است.
پرکردن دقیق قالب تزریق دیواره نازک به سرعت تزریق بستگی دارد. کاهش ضخامت یک قطعه پلاستیکی به طور قابل توجهی بر تأثیر لایه میعانات بر جریان تأثیر می گذارد. این تأثیر با کاهش ضخامت به طور تصاعدی افزایش می یابد. دستگاه های قالب گیری تزریق دیوار نازک برای جلوگیری از نقص نیاز به سرعت تزریق بالایی دارند. این اطمینان حاصل می کند که مذاب پلاستیکی حفره را سریعتر از آن چیزی که لایه تراکم می تواند رشد کند یا کند شود، پر می کند. تکمیل عمل پر کردن قبل از بستن بخش جریان امکان قالب گیری تزریقی دقیق قطعات پلاستیکی جدار نازک را فراهم می کند. اگر پر شدن ناکافی باشد، می تواند منجر به عکس های کوتاه شود. با این حال، این مشکل را می توان به سادگی با افزایش سرعت تزریق یا فشار حل کرد. همچنین یک سیستم دروازه ای که به خوبی طراحی شده است در جای خود قرار دارد و دمای مذاب مواد را در سطح بهینه خود حفظ می کند.
فرآیند قالب گیری تزریقی دیواره نازک ممکن است در طول فرآیند خنک سازی دچار تاب خوردگی شود. این می تواند منجر به مشکلات ابعادی محصول نهایی شما شود. برای کاهش این امر، سیستم خنک کننده قالب را بهینه کنید تا از خنک شدن یکنواخت اطمینان حاصل کنید. علاوه بر این، تنظیم فشار و زمان نگهداری و حفظ ضخامت دیواره ثابت در سرتاسر قطعه می تواند به جلوگیری از تاب خوردگی و دستیابی به نتایج بهتر کمک کند. ضخامت ناهموار دیواره یا ضخامت گوشت در محصولات قالبگیری شده میتواند به دلیل تغییر در خنکشدن یا انقباض پلاستیکهای مذاب داغ رخ دهد. مناطق خاصی مانند پشت دنده ها یا لبه های دارای دیواره های جانبی، مستعد ابتلا هستند. برای نتایج بهتر، حدود 2/3 ضخامت اولیه را حفظ کنید. شما می توانید با در نظر گرفتن تنظیمات مختلف مانند بهبود ضخامت رانر یا افزایش اندازه گیت و اگزوز به این هدف برسید. همچنین، افزایش دمای مواد، افزایش فشار تزریق یا افزایش زمان نگهداری را در نظر بگیرید.
کارخانه ما
ژنکه قالب شرکتی است که می تواند قالب های دقیق تولید کند و سال ها تجربه در طراحی و تولید قالب دارد. 23،000 متر مربع مساحت ساخت و ساز و تجهیزات پیشرفته کارخانه ما را قادر می سازد تا به سرعت برای مشتریان ارزش ایجاد کند.
راهنمای نهایی سوالات متداول برای قالب دیوار نازک
س: ضخامت دیوار در قالب چیست؟
س: چه موادی در قالب گیری تزریقی دیوار نازک استفاده می شود؟
س: قالب تزریق دیواره نازک چیست؟
س: محدودیت های استفاده از قالب دیوار نازک چیست؟
س: چرا باید از قالب دیوار نازک استفاده کنم؟
س: مزایای قالب تزریق دیوار نازک چیست؟
قالبگیری تزریقی دیواره نازک به دلیل کاهش زمان خنکسازی و چرخههای تزریق کوتاهتر، چرخههای تولید سریعتر را ممکن میسازد. این باعث افزایش بهره وری و توان عملیاتی بالاتر می شود.
کاهش وزن:
با استفاده از دیوارهای نازکتر، سازندگان میتوانند وزن قطعات پلاستیکی را بدون به خطر انداختن یکپارچگی ساختاری آنها به میزان قابل توجهی کاهش دهند. این امر منجر به صرفه جویی در مواد و تسهیل تولید محصولات سبک وزن می شود.
صرفه جویی در هزینه:
کاهش مصرف مواد، زمانهای چرخه کوتاهتر و افزایش بهرهوری منجر به صرفهجویی در هزینه برای تولیدکنندگان میشود. قالب گیری تزریقی دیوار نازک راه حلی مقرون به صرفه برای تولید مقادیر زیادی قطعات پلاستیکی سبک ارائه می دهد.
انعطاف طراحی:
این فرآیند امکان ایجاد هندسه های پیچیده و پیچیده ای را فراهم می کند که دستیابی به آنها با تکنیک های قالب گیری سنتی دشوار است. این امر فرصت های جدیدی را برای طرح های نوآورانه محصول باز می کند.
بهبود عملکرد محصول:
قالبگیری تزریقی دیواره نازک، اجزایی با ویژگیهای عملکردی برتر، مانند نسبت استحکام به وزن بالاتر و پایداری ابعادی بیشتر، تولید میکند. این به ویژه برای برنامه هایی که به قطعات سبک وزن و در عین حال بادوام نیاز دارند مفید است.
کاهش اثرات زیست محیطی:
قالبگیری تزریقی دیواره نازک به دلیل استفاده از دیوارههای نازکتر و زمان چرخه کوتاهتر، اتلاف مواد و مصرف انرژی را کاهش میدهد. این با شیوههای تولید پایدار مطابقت دارد و به محیطی سبزتر کمک میکند.
زمان رسیدن به بازار سریعتر:
فرآیند تولید کارآمد قالبگیری تزریقی دیواره نازک، زمانهای چرخش سریعتر را ممکن میکند و زمان لازم برای عرضه محصولات به بازار را کاهش میدهد. این به تولیدکنندگان یک مزیت رقابتی در برآوردن خواسته های مشتری می دهد.
ابزار مقرون به صرفه:
قالبهای مورد استفاده در قالبگیری تزریقی دیواره نازک را میتوان با هزینه نسبتاً کمتری در مقایسه با قالبهای پیچیده مورد استفاده در سایر تکنیکهای ساخت طراحی و تولید کرد. این امر آن را به گزینه ای مقرون به صرفه برای تولید قطعات دیوار نازک با حجم بالا تبدیل می کند.
س: چرا قالب گیری دیوار نازک به سرعت بالا و فشار بالا نیاز دارد؟
س: قالب دیوار نازک با چه موادی سازگار است؟
برخی از مواد به راحتی در مناطق نازک جریان می یابند، از جمله ترموپلاستیک هایی مانند
● پلی اتیلن با چگالی بالا (HDPE)
● پلی اتیلن با چگالی کم (LDPE)
● پلی پروپیلن (PP)
● نایلون (PA)
اینها همه گزینه های عالی برای قطعاتی هستند که شامل یک لولای زنده هستند. ناحیه نازکی که به توانایی خم شدن نیاز دارد. یکی دیگر از مواد خانواده ترموست، لاستیک سیلیکونی مایع (LSR) است که بهطور باورنکردنی به راحتی پر میشود، به طوری که میتواند خطر فلاش را در خطوط جداکننده ایجاد کند. ما می توانیم با افزودن ویژگی های اضافی به طراحی قالب به کاهش فلاش کمک کنیم. از طرف دیگر، موادی مانند پلی کربنات ها چسبنده هستند و در پر کردن هندسه با دیواره های نازک مشکل دارند. ضخامت دیواره قسمت باید در هنگام تعیین اینکه کدام ماده باید مورد توجه قرار گیرد.
س: آیا قالب دیوار نازک به افزایش سرعت تولید کمک می کند؟
س: آیا قالب دیوار نازک می تواند ضایعات مواد را کاهش دهد؟
س: تفاوت بین قالب گیری تزریق دیوار نازک و قالب گیری تزریقی سنتی چیست؟
● در قالبگیری تزریقی دیواره نازک، قطعات پلاستیکی ساخته شده از دیوارههای نازکی هستند که در مقایسه با قطعات پلاستیکی دیوار ضخیم در زمان کمتری خنک میشوند. بنابراین زمان چرخه قالبگیری پلاستیک با دیواره نازک در مقایسه با قالبگیری پلاستیک سنتی کوتاهتر است.
● قالب تزریق دیواره نازک برای پر شدن سریع قالب ها به کرنش های بالا و سرعت بالا نیاز دارد. برای این منظور به ماشینهای قالبگیری بسیار فنی و خودکار نیاز است. در فرآیند قالب گیری معمولی، فشار و سرعت کمتری در مقایسه با قالب گیری دیواره نازک مورد نیاز است.
● سطح تحمل قالب در قالبگیری تزریقی دیواره نازک در مقایسه با قالبگیری پلاستیک سنتی سختتر است، زیرا حتی نقصهای جزئی نیز در قطعات پلاستیکی دیوار نازک بیشتر قابل مشاهده خواهد بود.
س: نقش طراحی قالب در قالب گیری دیواره نازک چیست؟
س: چه زمانی از قالب دیوار نازک استفاده نکنید؟
س: آیا سطح قالب دیوار نازک نیاز به پرداخت دارد؟
س: چه ضخامت دیوار برای قالب دیوار نازک مناسب است؟
س: چه صنایعی معمولاً از قالب گیری دیواره نازک استفاده می کنند؟
س: برخی از چالش های مرتبط با قالب گیری دیواره نازک چیست؟
س: قالب گیری دیواره نازک با قالب گیری تزریقی معمولی چگونه متفاوت است؟
س: اهمیت کنترل دمای قالب در قالب گیری دیواره نازک چیست؟
س: تهویه قالب چگونه بر قالب گیری دیواره نازک تأثیر می گذارد؟
